ESP32C3墨水屏电子书驱动板使用说明文件
1.基本参数说明
- 主芯片：ESP32C3-FH4
- 存储器：TF卡或者FLASH（2选1）
- 按键：4路
- 锂电池充电
- 24PIN墨水屏，可控制双芯片屏幕
2.模块分布图
- 匹配电阻焊接的为500mR。
- 蜂鸣器价格太高，没有焊接。
- TF卡或者FLASH（2选1），FLASH没有焊接。
- 蜂鸣器引脚和墨水屏的EPD_CS2引脚共用。有需要的话，可以是实现双芯片屏幕驱动。
3.GPIO列表
其中FLASH_EN为低电平有效。
4.示例代码
- 微雪传图代码：下载。仅可通过WIFI传图，需要自己修改WIFI及密码。
- FLASH测试代码：下载，仅有读写，没有文件系统。
- 按键测试代码：下载。
- 电池电压检测代码：下载。
- 2.13寸墨水屏示例代码(含局刷)：下载墨水屏型号(HINK-E0213A07-A1)
5.注意事项

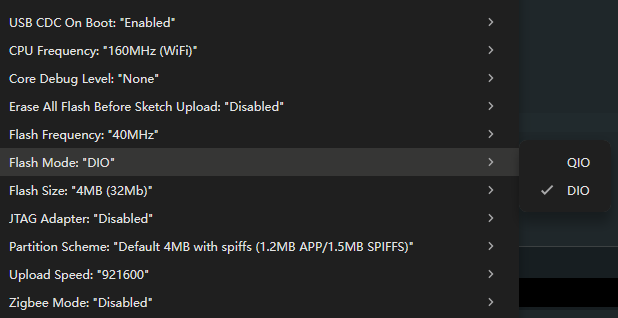

由于芯片中使用了引脚GPIO12和GPIO13，因此内部flash模式必须选择为DIO模式。如下图所示：
6.微雪驱动代码使用说明
- 微雪官网代码：下载
- 其中目录“\examples\esp32-waveshare-epd”下的代码属于屏幕驱动源码。
- 解压代码后，将目录“E-Paper_ESP32_Driver_Board_Code\examples\esp32-waveshare-epd”下的代码复制到”C:\Users\sp-wg\AppData\Local\Arduino15\libraries“
- 并修改GPIO的编号，使其可以与目标板匹配。
- 修改文件”DEV_Config.h“部分内容如下：
- #define EPD_CS_PIN 3
- #define EPD_DC_PIN 4
- #define EPD_RST_PIN 5
- #define EPD_SCK_PIN 6
- #define EPD_MOSI_PIN 7
- #define EPD_BUSY_PIN 8
- 微雪2.9寸墨水屏示例代码：下载墨水屏型号(E029A01-FPC-A1 SYX 1553)
7.尺寸图
