ESP32C3墨水屏驱动板使用说明文件

1.基本参数说明

V0.1

• 主芯片：ESP32C3-FH4
• 外置FLASH芯片：W25Q128
• 按键：4路
• 锂电池充电
• 24PIN墨水屏，可控制双芯片屏幕

V0.2

• 主芯片：ESP32C3-FH4
• 外置FLASH芯片：W25Q128（未焊接）
• 按键：4路
• 锂电池充电
• 24PIN墨水屏，可控制双芯片屏幕
• 扩展I2C接口
• 可接墨水屏的触摸屏

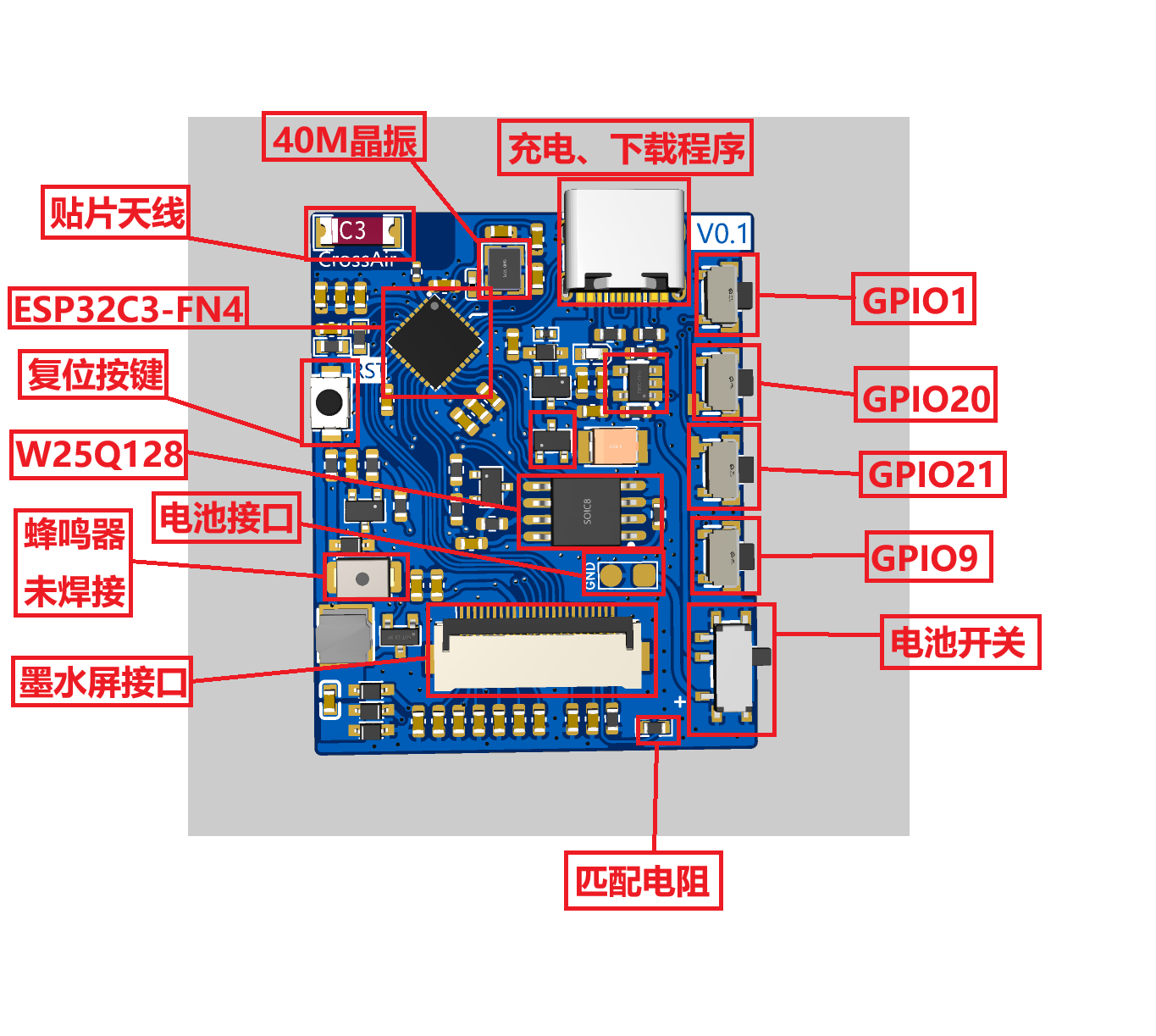

2.模块分布图

• 匹配电阻焊接的为1R。
• 蜂鸣器价格太高，没有焊接。
• 蜂鸣器引脚和墨水屏的EPD_CS2引脚共用。有需要的话，可以是实现双芯片屏幕驱动。

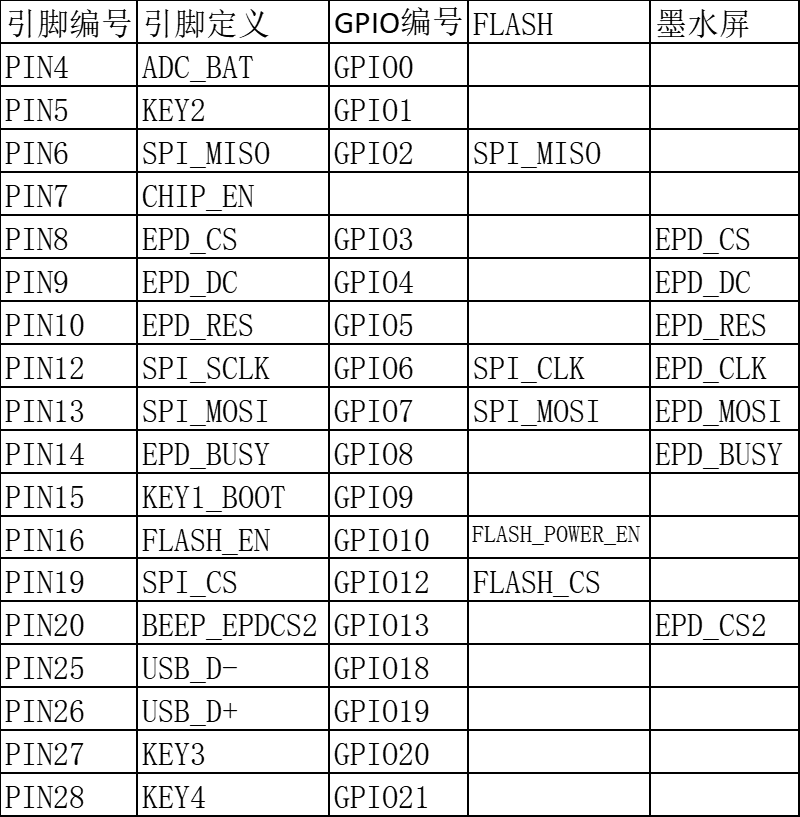

3.GPIO列表

其中FLASH_EN为低电平有效。

V0.1

V0.2

4.示例代码

• 微雪传图代码：下载。仅可通过WIFI传图，需要自己修改WIFI及密码。
• FLASH测试代码：下载，仅有读写，没有文件系统。
• 按键测试代码：下载。
• 电池电压检测代码：下载。

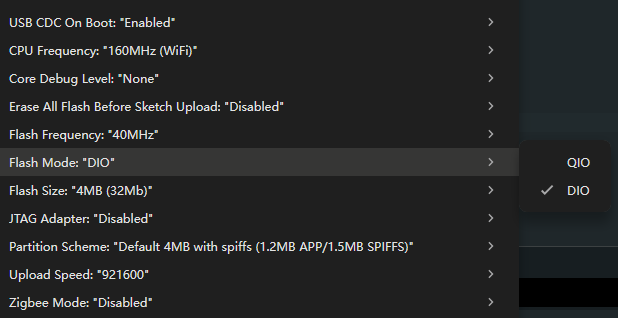

5.注意事项

6.微雪驱动代码使用说明

• 微雪官网代码：下载
• 其中目录“\examples\esp32-waveshare-epd”下的代码属于屏幕驱动源码。
• 解压代码后，将目录“E-Paper_ESP32_Driver_Board_Code\examples\esp32-waveshare-epd”下的代码复制到”C:\Users\sp-wg\AppData\Local\Arduino15\libraries“
• 并修改GPIO的编号，使其可以与目标板匹配。
• 修改文件”DEV_Config.h“部分内容如下：
  • #define EPD_CS_PIN 3
  • #define EPD_DC_PIN 4
  • #define EPD_RST_PIN 5
  • #define EPD_SCK_PIN 6
  • #define EPD_MOSI_PIN 7
  • #define EPD_BUSY_PIN 8
• 微雪2.9寸墨水屏示例代码：下载墨水屏型号(E029A01-FPC-A1 SYX 1553)

7.尺寸图

• CAD格式_V0.1：下载
• CAD格式_V0.2：下载
